HYD-F10 Pro多功能定位器

功能概述

HYD-F10 Pro是多功能调度追踪型GPS车载终端,本终端采用ARM32位CPU搭建, 外形小巧，安装调试方便。具有定位跟踪、监控调度、轨迹分析、防盗防劫、信息发布、运营管理、环境监听、真人语音播报（TTS）等丰富功能。可应用于物流、出租、客运、危险品车、私家车、船舶等各种车（船）辆。

终端上线设置

1， 短信方式设置:

  注意:终端具有双通道功能（TCP ,UDP）地址全0代表不登录该地址端口

查询：

2，手柄方式：必须设置IP地址端口，本机号码

查询

1、位置查询

2、参数状态查询

3、车载终端版本查询

4、里程查询功能

设置

1、定时回传时间间隔设置

2、超速报警门阀设置

3、设置主、副中心号码（GSM 方式）

4、设置服务中心电话号码

5、设置IP 地址及端口（可以设置双IP）

6、设置用户关联号码（GSM 方式）

7、设置心跳间隔时间

8、设置限定多次定时回传

功能

1、远程复位

2、远程控制油路

3、收发调度信息

4、远程监听

5、行车记录功能

6、打印功能（接打印显示屏）

7、油耗统计功能

8、语音播报功能TTS

9、串口外设对接功能

10、拍照功能

报警

1、超速报警

2、电子围栏驶入/驶出报警

3、GPS 天线开路短路报警

4、汽车电瓶断电报警

5、抢劫/求助报警

6、自定义报警功能

7、GPS 接收机故障报警

8、主电电压低报警

9、停车超时报警（可以设置多种停车超时报警）

10、油量报警（油耗统计）

11、疲劳驾驶功能

其它

1、省电模式

2、盲区补传

3、本地历史行车记录

4、行驶总里程查询统计（准确，误差小）

5、终端自检功能

6、模拟信号采集功能

7、LCD多功能调度屏

8、网上查车，手机查车

9、自己定义输入线

10、手柄接入（测试手柄方便安装调试）

四、配置说明

终端标准配置

1、HYD-F10 Pro型车载终端一 台

2、装车线材一套

3、定位天线一条

4、手机天线一条

5、魔术贴一张

选配件

1、报警按钮1 个 （2PIN 不带灯）

2、显示屏（可带打印）

3、断油继电器1 个 （DC12V或24V 40A）

4、语音喇叭

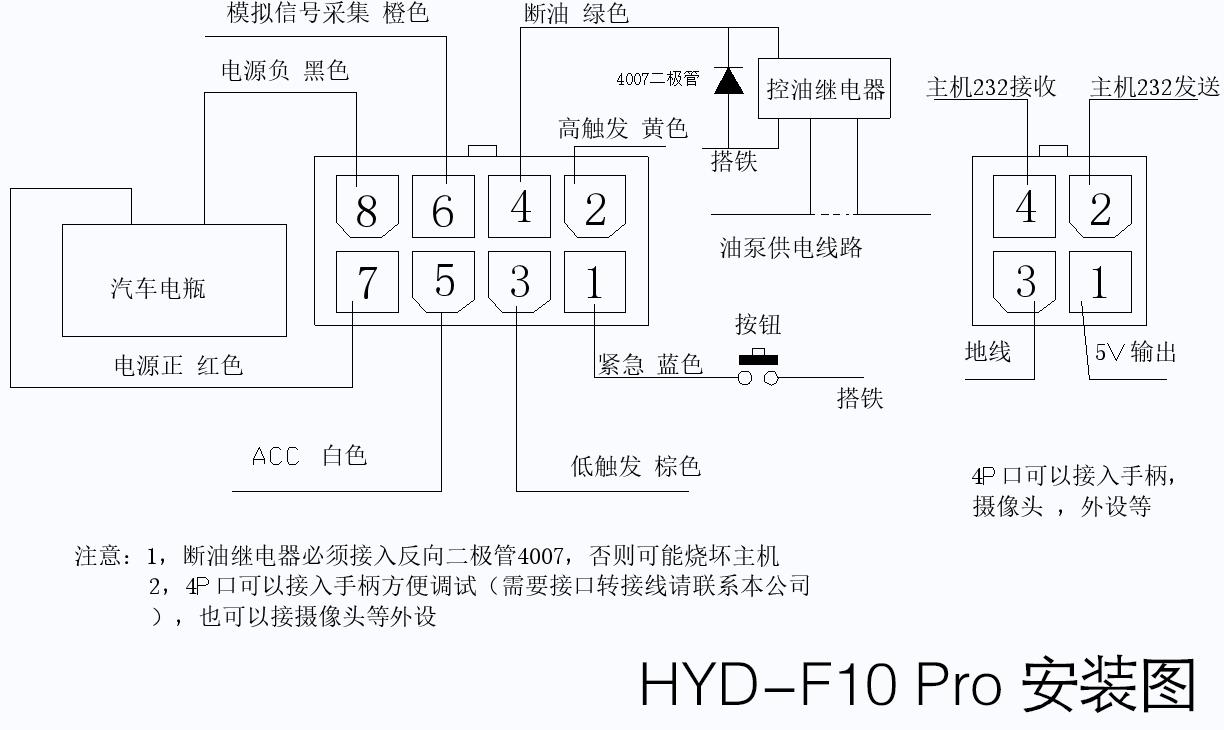

五、安装图



技术参数

（一）通信模块

1、通讯模块采用上海移远M35

2、通讯方式：SMS、GPRS

3、工作电压：3.6~4.2V

4、工作电流：最大峰值2A

5、工作频段：900MHZ、1800MHZ

（二）定位模块

1、定位模块采用：1216

2、输出格式：0183（GPRMC、GPGGA、GPVGT）

3、波特率：9600

4、工作电压：3.3V

5、工作电流：

6、GPS 通道： 18 通道

7、启动参数：热启动：8 秒；温启动：38 秒；冷启动：45 秒

8、刷新率：1 次/秒

9、定度精度：

（三）整机参数

1、体积：65mm*47mm*26mm

2、颜色：黑色

3、重量：200g

4、工作电压：宽电压 DC 9V~33V

5、工作电流：120mA @DC 12V； 70mA @DC 24V

6、工作环境：-20℃ ~ +70℃

7、过压保护门阀：33V~100V

8、通讯方式：GPRS,MSM

9、省电模式：50mA~70mA @DC 12V；30mA~40Ma @DC 24V
